একটি উচ্চ-ফ্রিকোয়েন্সি রেসপন্স প্রেসার সেন্সর হল একটি বিশেষভাবে ডিজাইন করা যন্ত্র যা মহাকাশ, স্বয়ংচালিত প্রকৌশল, শক্তি এবং শিল্প পর্যবেক্ষণে বিস্তৃত অ্যাপ্লিকেশন সহ উচ্চ-ফ্রিকোয়েন্সি গতিশীল চাপের পরিবর্তন সনাক্ত করতে পারে। প্রথাগত চাপ সেন্সর থেকে ভিন্ন, এটি বৈশিষ্ট্যচমৎকার প্রতিক্রিয়া গতি, একটি বিস্তৃত ফ্রিকোয়েন্সি ব্যান্ড, এবংউচ্চ সংবেদনশীলতা, দ্রুত চাপের ওঠানামার বাস্তব-সময় ক্যাপচার সক্ষম করে। এইভাবে, এটি উচ্চ-গতিশীল পরিবেশে চাপ পরিমাপের জন্য একটি মূল যন্ত্র হয়ে উঠেছে। এই প্রবন্ধে, আমরা এর কার্যপ্রণালী, স্ট্রাকচারাল ডিজাইন এবং বিভিন্ন ক্ষেত্রের সাধারণ প্রয়োগ সম্পর্কে বিস্তারিত বর্ণনা করব, যা প্রাসঙ্গিক ডায়াগ্রাম দ্বারা সম্পূরক হয়ে এর কার্যপ্রণালী এবং ব্যবহারিক প্রয়োগের দৃশ্যকল্পকে চিত্রিত করব।
কাজের নীতি
উচ্চ-ফ্রিকোয়েন্সি রেসপন্স প্রেসার সেন্সর সাধারণত এর উপর ভিত্তি করে কাজ করেপাইজোইলেকট্রিক প্রভাব. পাইজোইলেক্ট্রিক উপকরণ (যেমন কোয়ার্টজ এবং পিজেডটি সিরামিক) বাহ্যিক শক্তির সাপেক্ষে নির্দিষ্ট নির্দেশাবলী বরাবর বৈদ্যুতিক চার্জ তৈরি করে। এই চার্জের সঞ্চয় প্রয়োগ চাপের সমানুপাতিক। পাইজোইলেকট্রিক প্রভাবের অত্যন্ত দ্রুত গতিশীল প্রতিক্রিয়া ক্ষমতার কারণে, এই ধরনের সেন্সরগুলি দ্রুত চাপ পরিবর্তনের সংকেতগুলি ক্যাপচার করতে পারে।
পাইজোইলেকট্রিক পদার্থের আউটপুট চার্জ এবং চাপের মধ্যে সম্পর্ক সূত্র দ্বারা প্রকাশ করা যেতে পারে:Q = d × F (Q উত্পন্ন চার্জের পরিমাণকে প্রতিনিধিত্ব করে; d পিজোইলেকট্রিক সহগকে নির্দেশ করে; F প্রয়োগ করা বলকে বোঝায়।)
এই সূত্রটি নির্দেশ করে যে প্রযুক্ত বল বৃদ্ধির সাথে সাথে উৎপন্ন চার্জ বৃদ্ধি পায়।
যেহেতু পাইজোইলেকট্রিক পদার্থ দ্বারা উত্পাদিত চার্জ সংকেতগুলি অত্যন্ত দুর্বল, তাই সংকেতগুলিকে পরিমাপযোগ্য ভোল্টেজ সংকেতে রূপান্তর করতে একটি উচ্চ-প্রতিবন্ধক পরিবর্ধক সার্কিট বা চার্জ পরিবর্ধক প্রয়োজন। চার্জ অ্যামপ্লিফায়ারগুলি কম-ফ্রিকোয়েন্সি নয়েজ ফিল্টার করতে পারে এবং উচ্চ-ফ্রিকোয়েন্সি প্রেসার পরিবর্তন সংকেত ধরে রাখতে পারে।
অনুশীলনে, পাইজোইলেকট্রিক সেন্সর দ্বারা দুর্বল বৈদ্যুতিক সংকেত আউটপুট উচ্চ ইনপুট প্রতিবন্ধকতা সহ একটি প্রিঅ্যাম্পলিফায়ারে প্রথমে ইনপুট করা হয়। প্রতিবন্ধক রূপান্তরের পরে, ইঙ্গিতকারী যন্ত্র বা রেকর্ডারে প্রেরণ করার আগে সাধারণ পরিবর্ধন এবং সনাক্তকরণ সার্কিট দ্বারা সংকেত আরও প্রক্রিয়া করা যেতে পারে। পরিমাপ সার্কিটের মূল উপাদানটি উচ্চ ইনপুট প্রতিবন্ধকতা সহ প্রিমপ্লিফায়ারে রয়েছে, যা দুটি প্রধান কাজ করে:
সেন্সরের উচ্চ-প্রতিবন্ধক আউটপুটকে কম-প্রতিবন্ধক আউটপুটে রূপান্তর করা;
সেন্সর থেকে দুর্বল বৈদ্যুতিক সংকেত প্রশস্ত করা।
Preamplifiers দুটি সাধারণ সার্কিট কনফিগারেশন আছে:
·প্রতিরোধের প্রতিক্রিয়া সহ ভোল্টেজ পরিবর্ধক: তাদের আউটপুট ভোল্টেজ ইনপুট ভোল্টেজের সমানুপাতিক (যেমন, সেন্সরের আউটপুট);
·ক্যাপাসিটরের প্রতিক্রিয়া সহ চার্জ পরিবর্ধক: তাদের আউটপুট ভোল্টেজ ইনপুট চার্জের সমানুপাতিক।
উল্লেখযোগ্যভাবে, চার্জ পরিবর্ধকগুলিতে তারের দৈর্ঘ্যের তারতম্যের প্রভাব নগণ্য। এই সুবিধাটি চার্জ পরিবর্ধকগুলির ক্রমবর্ধমান ব্যাপক প্রয়োগের দিকে পরিচালিত করেছে।
একটি পরিবর্ধকের সাথে সংযুক্ত একটি পাইজোইলেকট্রিক সেন্সরের সমতুল্য সার্কিট ডায়াগ্রামে দেখানো হয়েছে (চিত্র (ক) হল পরিবর্ধক সার্কিট, চিত্র (বি) হল সমতুল্য সার্কিট), পাইজোইলেকট্রিক সেন্সরগুলি চমৎকার উচ্চ- ফ্রিকোয়েন্সি প্রতিক্রিয়া প্রদর্শন করে। যাইহোক, যখন পিজোইলেকট্রিক উপাদানের উপর ক্রিয়াশীল বল স্থির থাকে, তখন প্রিঅ্যাম্প্লিফায়ারের আউটপুট ভোল্টেজ শূন্য হয়ে যায় অতএব, স্থির বল পরিমাপের জন্য পাইজোইলেকট্রিক সেন্সর ব্যবহার করা যাবে না। এটি লক্ষ করাও গুরুত্বপূর্ণ যে পিজোইলেকট্রিক সেন্সর এবং প্রিঅ্যামপ্লিফায়ারের মধ্যে সংযোগকারী তারটি নির্বিচারে প্রতিস্থাপন করা যাবে না, অন্যথায় পরিমাপের ত্রুটিগুলি চালু করা হবে।

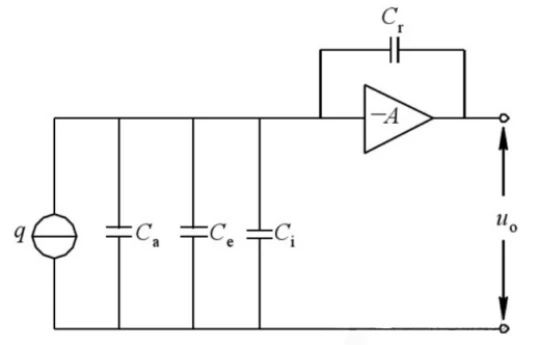

উপরের চিত্রটি একটি চার্জ পরিবর্ধক দেখায়, যা প্রায়শই একটি পাইজোইলেকট্রিক সেন্সরের ইনপুট সার্কিট হিসাবে ব্যবহৃত হয়। এটি একটি ফিডব্যাক ক্যাপাসিটর এবং একটি উচ্চ-অপারেশনাল অ্যামপ্লিফায়ার নিয়ে গঠিত। তাত্ত্বিক গণনাগুলি দেখায় যে সংযোগকারী তারের দৈর্ঘ্য 100 মিটার অতিক্রম করলেও, চার্জ পরিবর্ধকটির সংবেদনশীলতা উল্লেখযোগ্যভাবে পরিবর্তিত হয় না-এটি এটির সবচেয়ে বিশিষ্ট বৈশিষ্ট্য।
নিম্নচাপ পরিমাপ করার সময় পাইজোইলেকট্রিক সেন্সরগুলির দুর্বল রৈখিকতা থাকে, প্রধানত সেন্সরের বল-বেয়ারিং সিস্টেমে বল ট্রান্সমিশন সহগের অরৈখিকতার কারণে। এটি মোকাবেলার জন্য, একটি প্রিলোড (প্রেসস্ট্রেস ফোর্স) বল ট্রান্সমিশন সিস্টেমে প্রয়োগ করা হয়। এটি শুধুমাত্র কম চাপ প্রয়োগে অরৈখিকতা দূর করে না বরং সেন্সরের অভ্যন্তরীণ এবং বাহ্যিক যোগাযোগের পৃষ্ঠের ফাঁকও দূর করে এবং দৃঢ়তা উন্নত করে। বিশেষ করে, পিজোইলেকট্রিক সেন্সরগুলি প্রিলোড করার পরে শুধুমাত্র প্রসার্য বল, বিকল্প টেনশন-সংকোচন বল, শিয়ার ফোর্স এবং টর্ক পরিমাপ করতে পারে।
স্ট্রাকচারাল ডিজাইন
উচ্চ-ফ্রিকোয়েন্সি রেসপন্স প্রেসার সেন্সরগুলির ডিজাইন অবশ্যই উচ্চ-ফ্রিকোয়েন্সি এবং উচ্চ-নির্ভুল গতিশীল চাপ পরিমাপের প্রয়োজনীয়তা পূরণ করবে। তাদের গঠনে সাধারণত নিম্নলিখিত কী কম্পো অন্তর্ভুক্ত থাকে:
পাইজোইলেকট্রিক উপাদান: কোর সেন্সিং উপাদান হিসাবে, এটি সাধারণত দ্রুত প্রতিক্রিয়া এবং ভাল তাপীয় স্থিতিশীলতা, যেমন কোয়ার্টজ বা PZT সিরামিক সহ উপকরণ দিয়ে তৈরি করা হয়। নির্দিষ্ট প্রয়োগের পরিস্থিতির উপর নির্ভর করে এর আকৃতি নলাকার, পাত-এর মতো বা শঙ্কুযুক্ত হতে পারে।
যান্ত্রিক সংক্রমণ উপাদান: চাপ সংকেত সাধারণত যান্ত্রিক সংক্রমণ উপাদান (যেমন ডায়াফ্রাম বা বিচ্ছিন্ন স্তর) মাধ্যমে পাইজোইলেকট্রিক উপাদানে প্রেরণ করা হয়। উচ্চ-ফ্রিকোয়েন্সি চাপের অবিচ্ছিন্ন সংক্রমণ নিশ্চিত করতে এই উপাদানগুলির অবশ্যই অত্যন্ত উচ্চ দৃঢ়তা এবং স্থায়িত্ব থাকতে হবে।
হাউজিং: সেন্সর হাউজিং সাধারণত ধাতু উপকরণ দিয়ে তৈরি (যেমন স্টেইনলেস স্টীল বা টাইটানিয়াম খাদ) কঠোর পরিবেশের সাথে মানিয়ে নিতে। সেন্সরের পারফরম্যান্সে বাহ্যিক কারণগুলির (যেমন আর্দ্রতা বা ক্ষয়কারী গ্যাস) থেকে হস্তক্ষেপ রোধ করতে এটির অবশ্যই ভাল সিলিং কার্যকারিতা থাকতে হবে।
সীসা ওয়্যার: সিগন্যাল আউটপুট সাধারণত সিগন্যালের অখণ্ডতা এবং হস্তক্ষেপ বিরোধী ক্ষমতা নিশ্চিত করার জন্য কোক্সিয়াল কেবল বা মাইক্রো সংযোগকারী ব্যবহার করে।
সাধারণ অ্যাপ্লিকেশন
উচ্চ-ফ্রিকোয়েন্সি রেসপন্স প্রেসার সেন্সর নিম্নলিখিত মূল পরিস্থিতিতে অ্যাপ্লিকেশন খুঁজে পায়
মহাকাশ
এয়ারো-ইঞ্জিন পরীক্ষায়, ইঞ্জিনের অপারেটিং স্থিতি এবং স্থিতিশীলতা মূল্যায়ন করতে টারবাইন ব্লেডের চারপাশে চাপের পরিবর্তনগুলি নিরীক্ষণ করতে ব্যবহার করা হয়। উপরন্তু, তারা সুপারসনিক বায়ুপ্রবাহে শক ওয়েভ চাপ বন্টন পরিমাপ করতে নিযুক্ত করা হয়।
মোটরগাড়ি শিল্প
এগুলি দহন চাপ পরিমাপের জন্য ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত ইঞ্জিন নক এবং দহন চেম্বারের চাপ ওঠানামার বিশ্লেষণে। ইঞ্জিন কর্মক্ষমতা অপ্টিমাইজ করার জন্য এবং নির্গমন কমানোর জন্য এই ধরনের ডেটা অত্যন্ত গুরুত্বপূর্ণ।
শক্তি সেক্টর
বায়ু টারবাইন, গ্যাস টারবাইন এবং জলবিদ্যুৎ কেন্দ্রগুলিতে, তারা সম্ভাব্য যান্ত্রিক ব্যর্থতা বা অপারেশনাল অসঙ্গতিগুলি সনাক্ত করতে মূল উপাদানগুলির গতিশীল চাপ নিরীক্ষণ করে।
শিল্প পর্যবেক্ষণ
তারা শিল্প সরঞ্জামগুলিতে উচ্চ গতির তরল প্রবাহের চাপ স্পন্দন নিরীক্ষণ করতে পারে, যেমন রাসায়নিক পাইপলাইনে গ্যাস প্রবাহ বা তরল বিতরণ পাইপলাইনে পালস চাপ তরঙ্গ।
সুবিধা এবং চ্যালেঞ্জ
সুবিধা:
দ্রুত প্রতিক্রিয়া: মিলিসেকেন্ড বা এমনকি মাইক্রোসেকেন্ড স্তরে চাপের ওঠানামা ক্যাপচার করতে সক্ষম।
ওয়াইড ফ্রিকোয়েন্সি ব্যান্ড: শত শত Hz থেকে দশ kHz বা এমনকি MHz পর্যন্ত ফ্রিকোয়েন্সি পরিসরে কাজ করে।
উচ্চ নির্ভুলতা: অত্যন্ত ছোট চাপ পরিবর্তন সংকেত ক্যাপচার জন্য উপযুক্ত.
চ্যালেঞ্জ:
সিগন্যাল অ্যাটেন্যুয়েশন: উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল ট্রান্সমিশনের সময় ক্ষিপ্ত হওয়ার প্রবণতা থাকে, বিশেষভাবে ডিজাইন করা কম-শব্দ সার্কিটের প্রয়োজন হয়।
পরিবেশগত হস্তক্ষেপ: পরিবেশগত অবস্থা যেমন উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতা piezoelectric উপকরণ কর্মক্ষমতা প্রভাবিত করতে পারে.
উচ্চ খরচ: উচ্চ-পারফরম্যান্স উপকরণ এবং জটিল ডিজাইনের ফলে তুলনামূলকভাবে উচ্চ উৎপাদন খরচ হয়।
ভবিষ্যত উন্নয়ন প্রবণতা
সেন্সর প্রযুক্তির ক্রমাগত উন্নতির সাথে, উচ্চ- ফ্রিকোয়েন্সি রেসপন্স প্রেসার সেন্সরগুলির বিকাশের দিকনির্দেশগুলি অন্তর্ভুক্ত করে:
নতুন উপাদান R&D: উচ্চতর পাইজোইলেকট্রিক সহগ এবং একটি বিস্তৃত তাপমাত্রা অভিযোজন পরিসর সহ উন্নত পাইজোইলেকট্রিক উপকরণ তৈরি করা।
ক্ষুদ্র নকশা: MEMS (মাইক্রো-ইলেক্ট্রো-মেকানিক্যাল সিস্টেম) প্রযুক্তির মাধ্যমে ছোট-আকার এবং উচ্চতর-সংবেদনশীলতা সেন্সর অর্জন করা।
বুদ্ধিমান ইন্টিগ্রেশন: ওয়্যারলেস ট্রান্সমিশন এবং ডেটা অ্যানালাইসিস অ্যালগরিদমগুলির সাথে উচ্চ-ফ্রিকোয়েন্সি রেসপন্স প্রেসার সেন্সরগুলিকে একীভূত করা যাতে বাস্তব-সময় পর্যবেক্ষণ এবং বুদ্ধিমান ত্রুটি নির্ণয় করা যায়৷
উন্নত পরিবেশগত অভিযোজনযোগ্যতা: চরম পরিবেশে সেন্সরগুলির নির্ভরযোগ্যতা উন্নত করা, যেমন অতি-উচ্চ তাপমাত্রা, উচ্চ চাপ, বা শক্তিশালী জারা অবস্থা৷
উচ্চ-ফ্রিকোয়েন্সি রেসপন্স প্রেসার সেন্সর হল গতিশীল চাপ পরিমাপের ক্ষেত্রে গুরুত্বপূর্ণ টুল। তাদের পিজোইলেক্ট্রিক প্রভাব-ভিত্তিক নীতি এবং নকশা যা উচ্চ সংবেদনশীলতা এবং উচ্চ-ফ্রিকোয়েন্সি প্রতিক্রিয়া সমন্বিত করেছে একাধিক শিল্পে তাদের ব্যাপক প্রয়োগকে সক্ষম করেছে। বুদ্ধিমত্তা এবং ক্ষুদ্রকরণের বিকাশের প্রবণতার সাথে মিলিত উপাদান এবং কাঠামোগত নকশায় ক্রমাগত উন্নতির মাধ্যমে, উচ্চ-ফ্রিকোয়েন্সি রেসপন্স প্রেসার সেন্সর ভবিষ্যতে বৃহত্তর অ্যাপ্লিকেশন সম্ভাবনাকে আলিঙ্গন করবে।
